CM-17d/CM-16d 分光式色差儀
CM-17d/16d 高精度手持式分光色差計
CM-17d/16d 是 Konica Minolta 新一代高精度手持式分光色差計，專為小型零件、曲面、深色樣品與現場色彩品質管理而設計。儀器具備電子取景器、3 mm／8 mm 雙量測口徑、SCI／SCE 自動切換及無線資料傳輸，可協助操作人員快速確認量測位置并取得穩定的色彩數據。
CM-17d/16d 延續 CM-700d/600d 系列的 d:8° 光學架構與資料相容性，同時提升機器間一致性、黑色樣品量測穩定性及工作效率，適合汽車、塑膠、涂料、電子、建材、紡織與化妝品等產業建立數位色彩管理流程。
CM-17d 適合量測哪些樣品？
CM-17d 適合需要現場快速定位，或量測區域較小、表面帶有曲度的工業樣品，包括：
- 汽車內裝飾板、按鍵、皮革與塑膠零件
- 手機、耳機、筆記型電腦及消費性電子產品外殼
- 小型射出件、窄邊、凹槽附近與局部圖案
- 曲面、圓弧面與不規則形狀零件
- 黑色、深色及高光澤工業產品
- 涂裝件、橡膠、建材、紡織與包裝材料
- 化妝品包材及皮膚色彩分析應用
電子取景器，準確確認量測位置

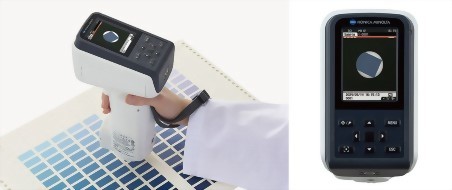

CM-17d 內建電子取景器，可直接在儀器螢幕上查看樣品與量測區域。操作人員不需要只靠量測口外框猜測位置，可更準確地對準小型零件、圖案、局部區域與曲面樣品。
電子取景器可降低不同操作人員因量測位置不同而造成的數據差異，特別適合需要重復量測固定位置，或樣品可量測面積較小的品質管理工作。
3 mm／8 mm 雙量測口徑
| 量測口徑 | 量測區域 | 建議應用 |
|---|---|---|
| MAV | ?8 mm | 一般塑膠、涂料、布料、汽車內裝及較大平面樣品 |
| SAV | ?3 mm | 小型零件、窄邊、局部圖案、曲面及小面積樣品 |
CM-17d 可透過更換目標遮罩及切換鏡頭位置，在 3 mm 與 8 mm 量測區域之間切換。樣品顏色或紋理不均勻時，通常建議使用較大的 8 mm 口徑；需要量測局部或小型零件時，可使用 3 mm 口徑。
提升深色與黑色樣品的量測可靠性
CM-17d 改善低反射率與黑色樣品的量測穩定性，適合鋼琴黑、深色塑膠、汽車內裝、電子產品外殼及其他對黑色品質要求較高的產品。
儀器的色彩重復性可達標準偏差 ΔE*ab 0.02 以內，機器間一致性平均 ΔE*ab 0.12 以內，可協助不同工廠、供應商與客戶使用數位色彩資料進行一致的品質判定。
支援 SCI／SCE 自動切換
CM-17d 采用 d:8° 光學幾何，并可自動切換 SCI（包含鏡面反射）與 SCE（排除鏡面反射）量測模式。
- SCI：降低光澤與表面紋理差異的影響，適合評估材料本身的顏色。
- SCE：排除鏡面反射，量測結果較接近人眼實際看到的外觀。
比較 SCI 與 SCE 結果，可協助判斷外觀差異主要來自材料色彩，還是表面光澤與質感。
更快的量測速度，提高檢測效率
CM-17d 在單一 SCI 或 SCE 模式下，從按下量測鍵到完成量測約需 0.7 秒，最短量測間隔約為 1.5 秒，適合進料檢驗、生產巡檢及大量樣品連續量測。
相較前代 CM-700d，原廠表示 CM-17d 的量測時間約縮短 30%，可減少等待時間并提升日常品質檢查效率。
支援無線資料傳輸與遠端管理

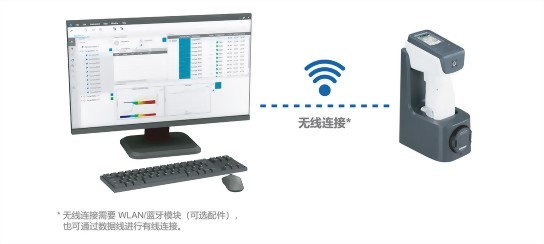

CM-17d 可選配 WLAN／Bluetooth 無線模組，將量測結果傳送至電腦或其他外部設備，減少現場使用連接線的不便，適合生產線、倉庫、大型樣品及移動式量測工作。
搭配 SpectraMagic NX2 色彩管理軟體，可進行標準色管理、色差比較、合格判定、光譜圖表、資料分類及報告制作，也可協助供應商與客戶使用一致的色彩數據進行溝通。
充電、收納與零校正整合底座

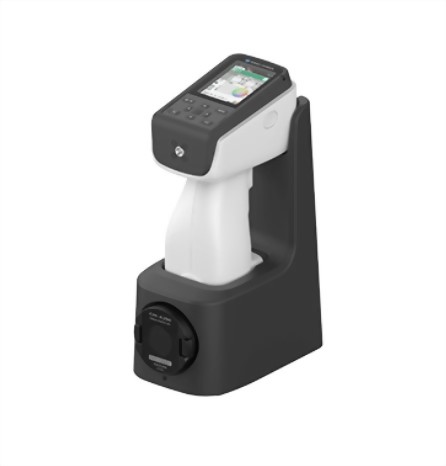

CM-17d 配備專用直立式充電底座，整合充電及零校正盒功能。使用完成后可將儀器直接放回底座充電，并將白色校正帽收納于底座前方，降低配件遺失或污染的風險。
整合式底座有助于建立固定的儀器存放與校正流程，讓操作人員在下一次使用時能快速開始量測。
WAA 波長分析與校正功能
WAA（Wavelength Analysis & Adjustment）是 Konica Minolta 的波長分析與校正技術。儀器在校正過程中會檢查波長狀態，并自動修正可能出現的微小波長偏移；若偏差超出可調整范圍，則會提醒使用者安排檢查或校正。
WAA 就像儀器的定期健康檢查，可降低波長偏移長時間未被發現的風險，協助 CM-17d 維持穩定、可靠的量測數據。
※WAA 的供應方式、使用期限及服務條件，依 Konica Minolta 原廠方案及廣名發實際報價內容為準。
| 項目 | CM-17d |
|---|---|
| 儀器類型 | 手持式分光光度計 |
| 光學幾何 | di:8°／de:8° |
| SCI／SCE | 可自動切換 |
| 積分球 | ?40 mm |
| 波長范圍 | 400～700 nm |
| 波長間隔 | 10 nm |
| 光源 | 脈沖氙燈，含 UV 截止濾光片 |
| 量測口徑 | ?8 mm、?3 mm |
| 量測時間 | 約 0.7 秒 |
| 最短量測間隔 | 約 1.5 秒 |
| 色彩重復性 | 標準偏差 ΔE*ab 0.02 以內 |
| 機器間一致性 | 平均 ΔE*ab 0.12 以內 |
| 顯示器 | 2.7 吋 TFT 彩色螢幕 |
| 電子取景器 | 內建相機 |
| 資料儲存 | 標準色 1,000 筆、樣品 5,000 筆 |
| 連接介面 | USB 2.0；WLAN／Bluetooth 選配 |
| 電池續航 | 約 2,000 次量測 |
| 尺寸 | 約 79 × 230 × 128 mm |
| 重量 | 約 700 g |
| 相容軟體 | SpectraMagic NX2、CM-SA2 等 |
高精度色彩量測
電子取景器
3mm / 8mm 雙測量口徑
SCI / SCE 同步量測
WAA 波長分析與校正
WAA（Wavelength Analysis & Adjustment）是 Konica Minolta 獨家開發的波長自動分析與校正技術。儀器會定期檢查光學系統是否產生微小偏差，并自動進行修正；若偵測到異常偏移，則會提醒使用者安排檢查或校正。這項功能可有效降低量測漂移，維持儀器長期的量測精度與一致性，提升色彩品質管理的可靠性。
支援 SpectraMagic NX2

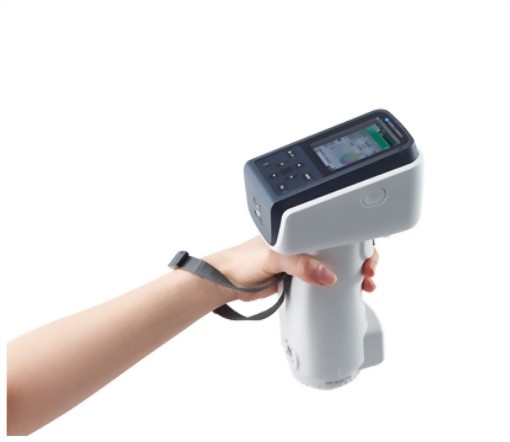

人體工學單手操作 、使用可選配件進行各種測量的示例

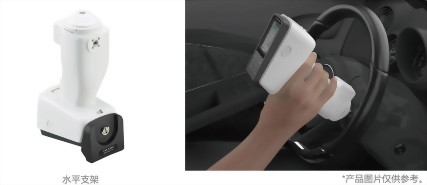

水平支架可在測量時將主機翻轉過來使用。機身前端的三腳架螺絲孔也可用于固定儀器。
精度更高，測量時間更短
CM-17d采用了與CM-700d系列兼容的di:8°和de:8°積分球。在提高測量精度的同時，CM-17d還通過縮短測量時間來提高效率。
用于充電和零位校準的底座
*僅適用于CM-17d的標準配件
常見問題 FAQ
CM-17d 是什么？
CM-17d 是 Konica Minolta 高精度手持式分光光度計，可量測物體表面色彩與光譜反射率，適合小型零件、曲面、深色樣品及工業色彩品質管理。
CM-17d 可以量測小型零件嗎？
可以。 CM-17d 具備 3 mm 小口徑與電子取景器，可協助操作人員準確對準小型零件、窄邊、局部圖案及有限量測區域。
CM-17d 可以量測曲面嗎？
可以。 CM-17d 的直立式握持設計與電子取景器有助于量測圓弧面及不規則零件，但實際結果仍需確認樣品能否穩定貼合量測口，必要時應搭配治具。
CM-17d 適合量測黑色樣品嗎？
適合。 CM-17d 改善低反射率與深色樣品的量測穩定性，可用于鋼琴黑塑膠、汽車內裝與深色電子產品外殼的色彩管理。
CM-17d 與 CM-700d 有什么不同？
CM-17d 保留與 CM-700d 的資料相容性，并增加電子取景器、改善機器間一致性、縮短量測時間、支援選配無線傳輸及 WAA 功能。
CM-17d 與 CM-16d 有什么不同？
CM-17d 具備電子取景器、3 mm／8 mm 雙口徑及更高的重復性與機器間一致性；CM-16d 采固定 8 mm 口徑，適合一般色彩品管。
SCI 與 SCE 有什么不同？
SCI 包含鏡面反射，適合評估材料本身的顏色；SCE 排除鏡面反射，較接近人眼實際看到的表面外觀。
WAA 是什么？
WAA 是波長分析與校正功能，可在校正時檢查并修正微小波長偏移，協助儀器長期維持穩定可靠的量測結果。
CM-17d 是否可以無線傳輸資料？
可以，但需要選配 WLAN／Bluetooth 無線模組。安裝后可將量測資料傳送至外部設備，方便現場與移動式量測工作。
CM-17d 可以搭配哪些軟體？
CM-17d 可搭配 SpectraMagic NX2 進行色差分析、標準色管理、合格判定與報告制作，也可搭配 CM-SA2 進行皮膚色彩及相關指標分析。
